开箱品鉴与使用详解 HW6三相数字型电力调整器

HW6三相数字型电力调整器内部芯片采用MCU 32位单片机双核技术，PID闭环控制使输出电压电流稳定，根据输入百分比呈线性输出。配备电压电流双通道信号输入，可切换使用实现自动控制，也可配合电位器使用对模拟量输入信号限幅或者手动控制，操作方便，控制精准。面板有两排数字显示，上排显示输入百分比，下排显示输入百分比、输出百分比、输出电压、输出电流、输出功率五个参数一键查询，并可以自由定义显示。主回路安装快速熔断器和互感器，10mS快速判断输出电流大小。强大的通讯功能，标准的MODBUS RTU 485通信协议，支持百台机器同时通讯，直接读写调试参数，反馈各种故障报警。具有参数保存和恢复初始化功能，达到预期使用效果。

接下来，让我为大家详细讲解这款HW6三相电力调整器。

一、认识电力调整器型号与规格

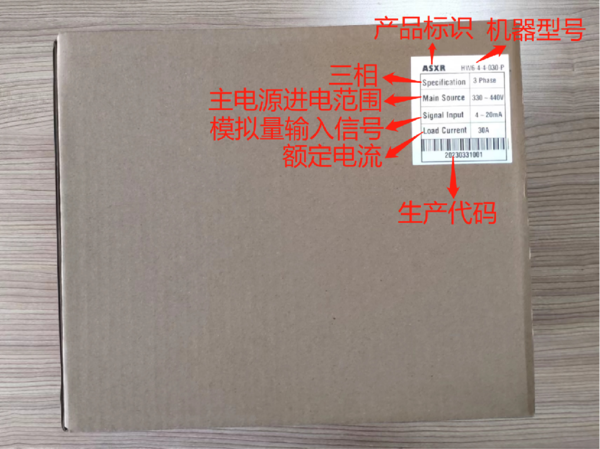

机器拿到手后，想不拆箱就知道这是什么型号的机器，可以通过装有调整器的箱子外侧贴的大标签了解，它直观展现了调整器所有的基本信息。

如下图：HW6-4-4-030-P代表HW6系列三相主电源是380V，额定电流30A恒压控制的电力调整器。

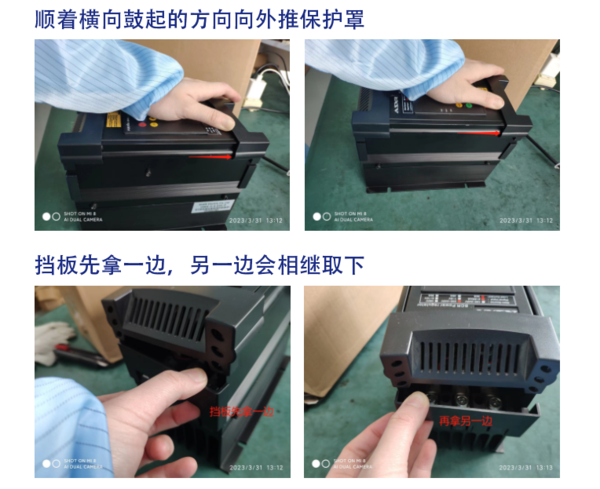

二、接线第一步：如何去掉保护罩和挡板

将前后包着泡棉的电力调整器拿出来后，先取下保护罩，再取下挡板，方法如下：

三、控制端子排和主回路接线

控制端子排接线如下图：

1．控制板供电：控制板端子排最右侧LN两个端子接220V交流电；

2．启动信号接线：SW1(5)和GND(7)两个端子出厂已经短接，SCR处于启动状态，面板RUN灯亮。如果想自己接一个启动开关，可以把原来的短接铜丝去掉，自行接个无源开关来控制启停。

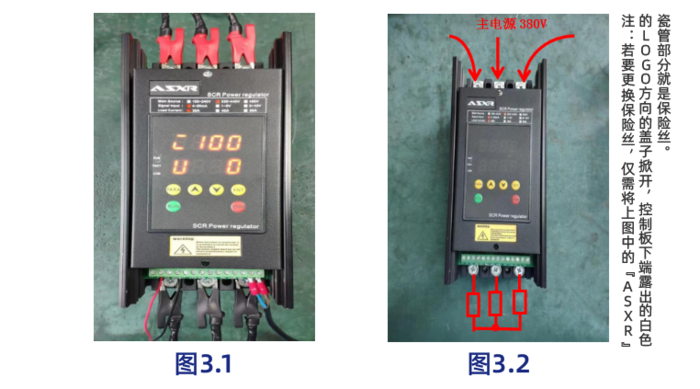

注意：若SW1和GND不闭合，面板RUN指示灯不亮，给输入百分比调整器也不会有输出，如图3.1。

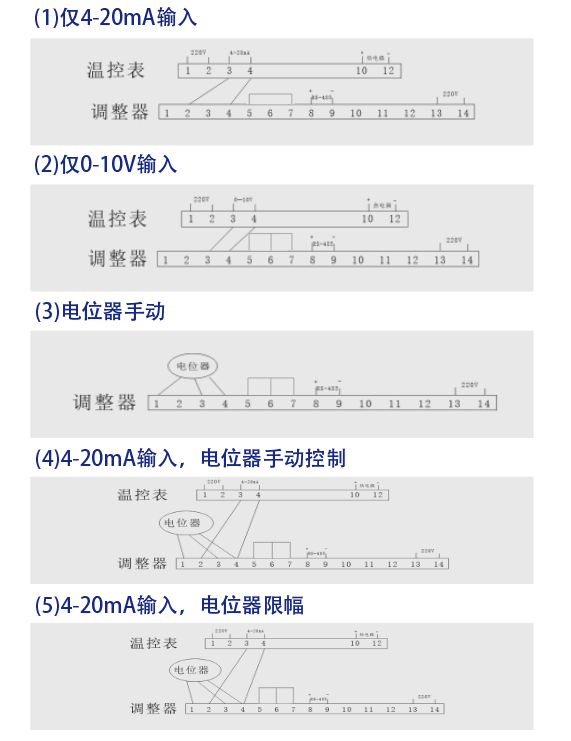

3．控制信号接线方式

(1)控制信号仅4-20mA输入接线：AI1(2)正，GND(4)负；

(2)控制信号仅0-10V输入接线：AI2(3)正，GND(4)负，同时把SW1(5)，SW2(6)，GND(7)都短路，内部参数P-14=1；

(3)控制信号仅通过10K电位器输入接线：电位器中间抽头接AI2(3)，两端分别接P+(1)和GND(4)，内部参数P-14=0；

(4)控制信号为4-20mA输入，电位器信号作为手动输入的接线：4-20mA接线AI1(2)正，GND(4)负，电位器接线中间抽头接AI2(3)，两端分别接P+(1)和GND(4)；SW1和GND短接，然后SW2(6)和GND(7)就作为自动手动切换开关，断开时4-20mA控制信号有效，闭合时电位器信号有效(P-14=0)，即旋转电位器可控制输入信号大小；

(5)控制信号为4-20mA输入，电位器信号作为限幅输入的接线：4-20mA接线AI1(2)正，GND(4)负，电位器接线中间抽头接AI2(3),两端分别接P+(1)和GND(4)；然后内部参数P-8=1，P-14=0。

4．通讯接线：485+(8)接485通讯的+,485-(9)接485通讯的-；

5．报警输出接线方式：COM(11)为报警继电器的公共端，NO(10)为常开点，NC(12)为常闭点，是无源的触点信号。

电力调整器主回路部分接线

上端接主电源输入，下端接负载输出如图3.2。

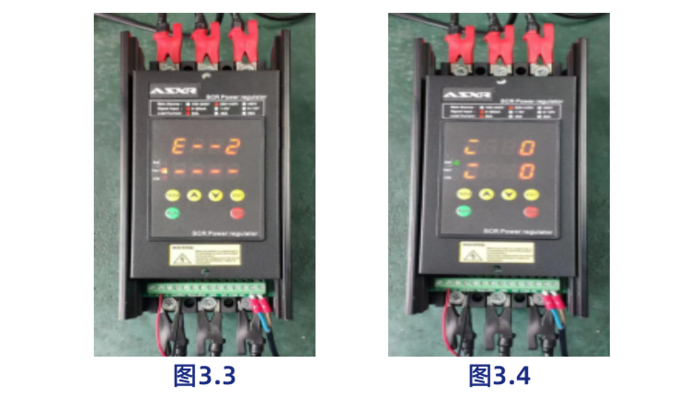

6．当不接主电源只接控制板供电电源220V时，SCR会显示缺相故障代码E--2，标识主回路没有电源，左侧的第二个红色FAULT故障指示灯亮，如图3.3。

7．当给了380V主电源时，第一个绿色RUN运灯亮，第二个红色FAULT故障灯不亮，如图3.4。

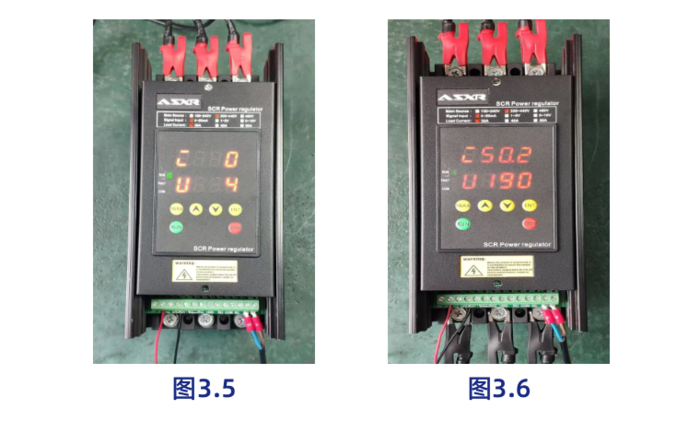

8．当SCR不接负载或输出端接的是空开(空开没有闭合)等时，下排显示的输出电压参数会有390V左右感应电压(30/40A机器会显示5V左右电压值，与内部吸收电路有关，也是感应电压)，输出电流显示为0，这是正常现象。因为SCR内部晶闸管是半导体高阻抗器件，会把电源电压感应到输出端，所以电压会检测到，但是是没有电流的。如图3.5。接上负载或者空开闭合，不给输入信号时输出端电压值就变成0，输出电流也是0。

9．当正常给输入信号的时候，调功器就可以通过给的信号百分比大小来控制输出的电压大小，从而调整了输出电流的大小。

如图3.6当输入信号为12MA左右，即输入的百分比为50.2%时，输出的电压大小U就是190V左右，因为额定电压出厂默认的是380V,它的50.2%就是190V左右。

四、面板按键如何操作

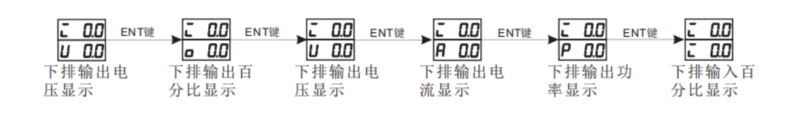

有输入信号后，SCR面板会显示输出电压，输出电流、输出功率怎样查询呢？

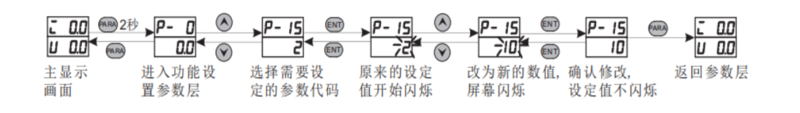

修改参数举例说明：将缓启动时间改成10秒怎样修改？

※注意：

a.当显示处于参数设置窗口时，若2分钟内未进行任何操作将退回到基本显示状态，此时已修改而未保存的参数将无效。

b.进入将修改的参数层时，需按ENT键切换到下排数值闪烁才可修改。

下排数值闪烁时按PARA键不能退出，须按ENT键保存的同时切换到上排闪烁才可退回到基本显示界面。

五、如何通讯

通讯接线参考控制端子排接线，通讯设置一共涉及到3个参数，P-43通讯地址；P-44波特率；P-45数据格式，以上三个参数与上位机匹配，改任何一个参数都要断电重启，重启才有效。

1．串口测试

若调整器没有输出，那么输出百分比、输出电压、输出电流、输出功率参数值为0，用串口读出的值需加以判断，所以我们直接读/写有值的参数，比如额定电流、额定电压、缓启动时间、缓关断时间等。发送代码后若显示一串蓝色数字，说明通讯有返回，能通讯，若没有蓝色数字，说明调整器不能通讯。

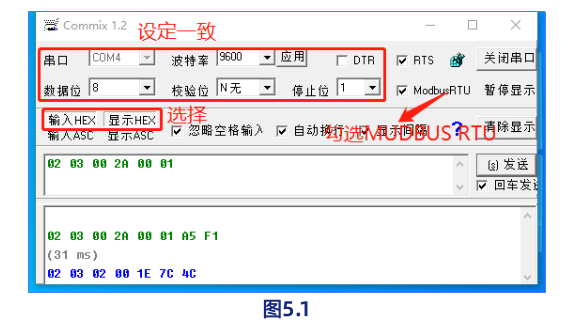

举例1：读额定电流   02 03 00 2A 00 01，如图5.1

(02是调整器设备地址；03是读的功能码；00 2A是额定电流P-42的十六进制地址；00 01是1个数据位)

上图返回的蓝色就是我们读取到的数据，其中02是设备地址；03是读功能码；02是数据长度2个字节；00 1E是16进制30(额定电流30A)。

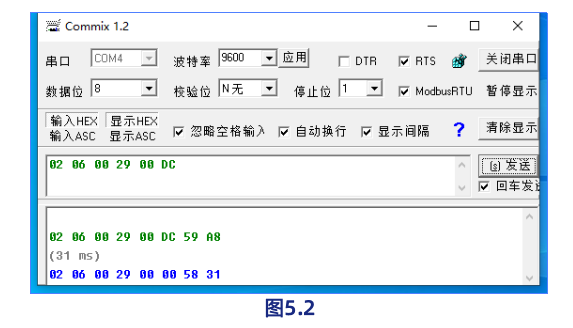

举例2：写额定电压220V   02 06 00 29 00 3C，如图5.2

(02是设备地址；06是写功能码；00 29是十六进制地址额定电压；00 DC是写的数据转成十进制是220)

2．如何用通讯的方式给输入百分比

电力调整器除了用传统的模拟量输入外，还可以用通讯的方式设定输入百分比，这样就可以用PLC等上位机直接来控制电力调整器的输入大小。内部P-7=0，P-9=1，对十进制地址11写数据。

触摸屏给定

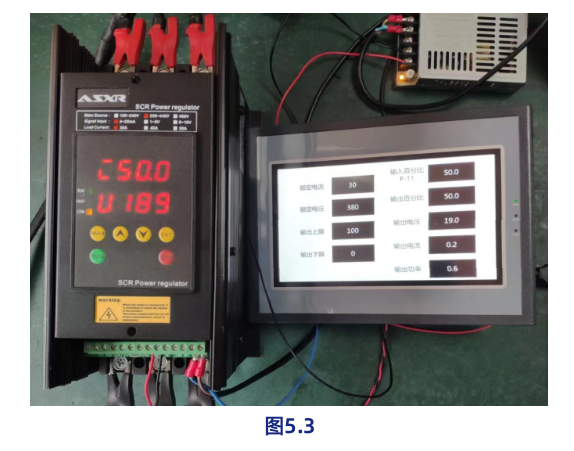

P-11参数写500，电力调整器面板输入百分比显示50.0，如图5.3

串口给定

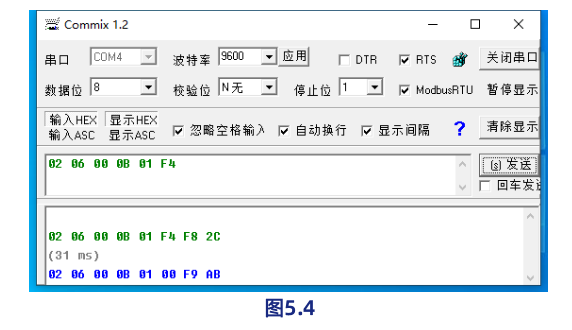

通讯对P-11写500，调整器面板输入百分比显示50.0，如图5.4

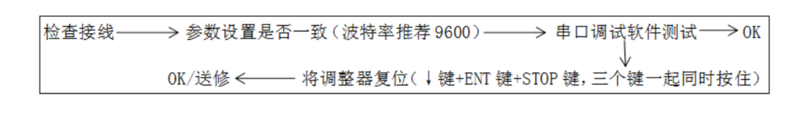

调整器正在通讯时，面板第三个黄色COM指示灯闪烁频率高，说明通讯状态良好；若COM指示灯长亮、闪烁频率不高、亮的时间较短、不亮说明通讯不良，检查方式如下：

六、调试常见问题与解答

1．刚调试的时候保险管容易烧坏

SCR后面接新的负载，百分之百输出发热本体温度上升很快，电流瞬间升高，可能会把调整器上端的保险丝烧断。所以一开始调试时，建议给的输入信号从0逐渐增加，而不是一次性给100%，这样可以避免烧保险的问题。

2．E-A2,E-B2,E-C2，E--2分别是什么报警？

E-A2:表示A相缺相，可能导致的问题是A相保险管断了或者A相没有电源；

E-B2:表示B相缺相，可能导致的问题是B相保险管断了或者B相没有电源；

E-C2:表示C相缺相，可能导致的问题是C相保险管断了或者C相没有电源；

E--2:表示至少2相有缺相，可能导致的问题是有两相保险管都断了或者电源缺相或者没有供电。

3．E--4是什么报警？

超温报警。首先核实接的负载多大功率，按照选型公式计算当前使用机器的型号是否满足：

然后检查SCR机身温度是否高？风扇有没有被其他物品卡住导致不转？风扇扇叶和散热器通道是否积灰太多？通风环境是否良好？

夏季易出现超温报警，随使用环境温度升高，加上自身工作温度升高，机器内部的热量就非常高，容易出现超温的情况。

4．现在有三相输入电压，调整器面板RUN运行灯亮了，给输入百分比为什么没有输出？

首先按面板ENT键切换查看输入百分比、输出百分比、输出电压、输出电流、输出功率五个参数各是多少，若有输入百分比，没有输出电压和电流，则需要查看负载是否断线：将接在调整器输出端的负载线取下，用万用表测量电阻，若电阻很大，说明负载断线。

5．现在百分之百输入，为什么输出电压只有270多V？

用万用表测量三相之间任意两相电压，测量三次，若有一组电压数值较小，则是有一相负载断线。

6．参数改乱了/不清楚改了哪些参数怎么办？

调整器带有复位功能，↓键+ENT键+STOP键一起按住，面板显示“LOAD----”后即可松手，结束后内部参数恢复出厂设置。

7．通讯写输入百分比/带小数点的参数为什么显示的不一样？

可以在触摸屏软件做通道处理，使显示的参数缩小十倍，或者要写百分之五十，写的数值就是500，扩大十倍，就一致了。

8．这个调整器是4-20mA输入的信号，我这只有0-10V的能用吗？

这款机器通用，按照前边接线的说明操作即可。
