开箱品鉴与使用详解- A900系列智能液晶温控器 (初级使用篇)

A900系列智能液晶温控器采用三色液晶显示器，外观精美，性价比高，目前广泛用于各种控制系统。

内核芯片采用日本瑞萨最新32位工业级芯片，测量精度可达0.2级，高抗干扰能力；

可配多种输出类型：继电器输出、固态继电器输出、线性输出、单相相位输出、单相零位输出、无反馈比例马达接点输出；

多种输入信号类型：热电偶输入、热电阻输入、线性输入，测量范围广，精确稳定，同时适用于控制压力、湿度等非控温场合；

全系支持50段程序，灵活分为一组或五组曲线；

强大的通讯功能，RS-485通讯接口，标准的MODBUS RTU协议，仪表之间还可以主从通讯。此外有辅助电源、传送等功能。

接下来我们一起了解下A90温控器。

一、快速使用

4~20mA输出温控器控制电力调整器，要求设定温度为50℃。

二、型号解析

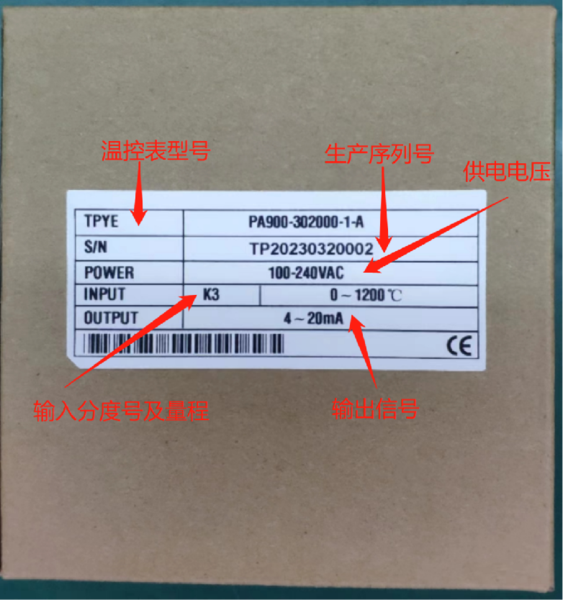

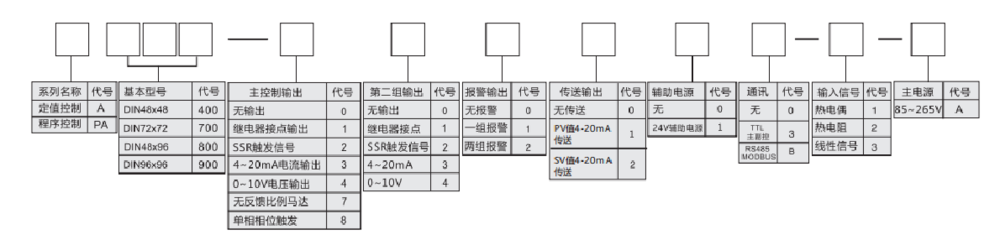

上图为装有温控器的盒子，上面贴的标签展现了此温控器的所有信息。温控器外壳右侧也贴有一样的标签，可以区分不同型号的温控器，下图为各功能代码。

三、接线

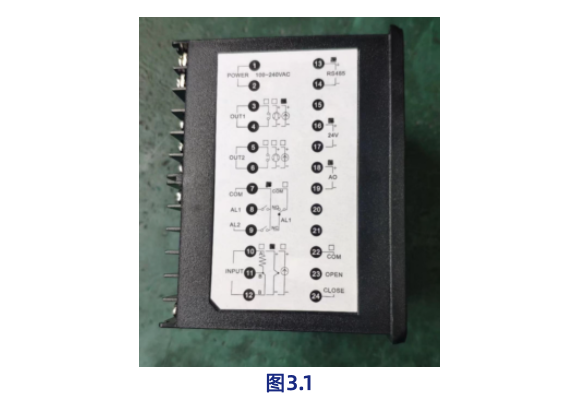

我们以PA900-40211B-1-A为例，温控器左侧贴有此表型号的接线图，对应的功能涂黑框，可以参考接线，如图3.1。

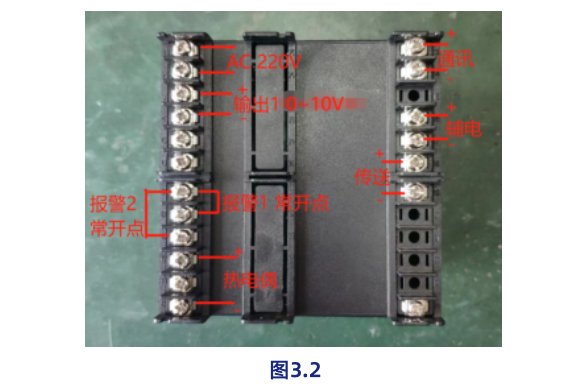

接线图上面的接线序号对应温控器外壳标注的序号，端子接线如图3.2。

若有第二组输出，正极接端子5，负极接端子6；无反馈比例马达输出代码是7，端子22是公共端，端子23是OPEN，24是CLOSE。

四、面板操作及常用参数修改

无论当前显示在哪个画面，双击AM键回到主界面。主界面就是PV值显示当前测量值，SV显示当前设定值，MV显示当前输出百分比。

（一）第一层：用户层。主界面的基础上点按SET键为参数切换。

1.SV设定温度   将温度设置300，操作如下：

2.OUTL限制输出百分比

出厂默认是100，说明最大输出是100%输出，无限制。有些场合不需要那么大的输出，要限制，例如修改成50，则最大输出就是50%。操作如下：

3.AT自整定。自整定也叫自动演算，开启自整定，主界面左下角AT黄色指示灯闪烁。过程中，有两次超温两次降温，期间不能修改参数，等指示灯不闪即是结束。结束后温控器内部的PID相关参数也自动更改为适合当前控制的数值。

温控表首次使用需要开启自整定功能，将“NO”改为“YES”。操作如下：

4.AL1和AL2是报警值，需要根据设置的报警种类来设定

本阶层常用参数如下：

5.P1、I1、D1、1-MR这四个参数通常通过自动演算自行改变。

6.CYT1：控制输出1比例周期，单位：秒。0.1~120秒可设。

线性信号输出，例如4-20MA,0-10V输出此参数不可修改，继电器输出可设置1~10；SSR输出可设置0.1~1；无反馈比例马达输出可设置1~10。当温控器是SSR固态输出的时候，要获的更好的控制效果，可以把输出周期改小。

7.MAN：手动控制锁。

MAN=1时不能开启手动输出功能，只有MAN=0时才能开启手动：开启手动控制锁后，在主界面长按“AM”键，MAN灯亮起，此时为手动模式，可以按移位键配合增加减少键直接修当前的输出百分比，再次长按“AM”键MAN灯灭为自动模式，输出百分比根据测量值和设定值自动调节输出大小。

8.LCK：参数锁定。

LCK=1，第二层和第三层参数不能修改。

LCK=2，所有参数都不能修改。

LCK=3，除了SV值，其他参数都不能修改。

LCK=1111，进入第四层参数：SET和＜同时按5秒。

9.INP1：输入分度号也就是感温棒的类型

若温控器原来设置是热电偶分度号，可设置成热电阻分度号，热电偶和热电阻输入信号可通过设置分度号自由切换；若需要线性信号输入例如4~20mA或0~10V等，出厂会固定输入类型，不能再切换到热电偶和热电阻。

10.DP：小数点位置修改

线性输入可修改小数点，︿为增加一位小数；﹀为减少一位小数，减少到无小数点时显示温度为整数，此参数有几位小数，显示和设定的温度就有几位小数。

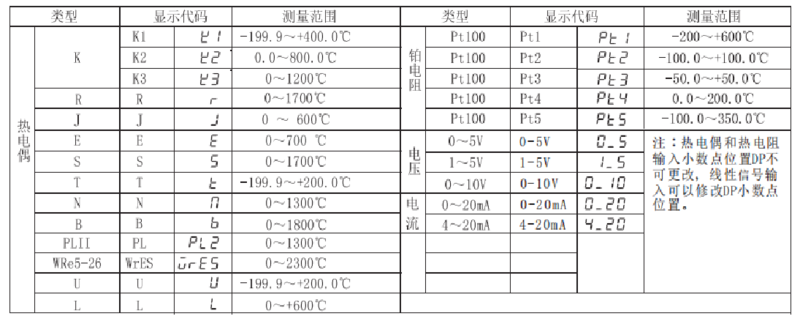

热电偶或热电阻不可修改此参数，只能通过修改INP1参数实现，如下表。比如目前设置K3分度号，现在想要显示一位小数，温度从室温用到600度，那么INP1需设置成K2。热电阻操作也是如此。

11.LSPL、USPL：设定值最小、设定值最大值

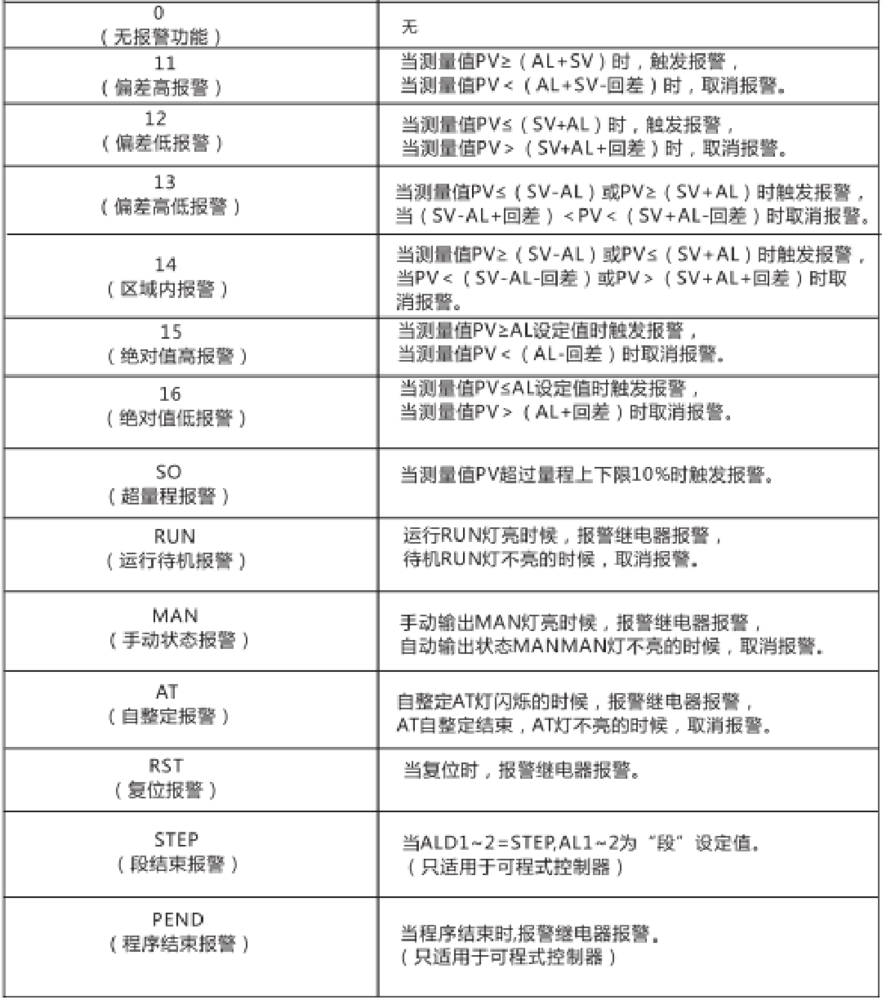

12.ALD1:报警1报警模式。如下图0~PEND可设置，一个报警只能设置一个报警模式，两个报警可以设置两个报警模式。相关参数参照公式设置。

比如：热电偶监测的是炉内温度，设定温度是90，要求超过100报警，80取消报警。

13.HYSA：报警回差。决定报警到取消报警的差值，整数显示时最小值为1；一位小数显示时，最小值为0.1。

14.BITS：通讯数据格式（通讯参数设置3-1）

E-81代表偶校验，8个数据位，1个停止位；（默认）

E-82代表偶校验，8个数据位，2个停止位；

N-81代表无校验，8个数据位，1个停止位；

N-82代表无校验，8个数据位，2个停止位；

*通讯时显示

15.iDNO：通讯设备地址（通讯参数设置3-2）

0~255可设置，默认是1

*通讯、主副控时显示

16.BAUD：波特率（通讯参数设置3-3）

24:2400；48：4800；96：9600（默认）；192：19200；384:38400

*通讯、主副控时显示

主副控时，主表的地址是0；主表可选择是程序控制还是定值控制，设置主表的SV值从表的SV值随之变化。
