开箱品鉴与使用详解- A900系列智能液晶温控器 (高阶使用篇)

A900系列智能液晶温控器采用三色液晶显示器，外观精美，性价比高，目前广泛用于各种控制系统。

内核芯片采用日本瑞萨最新32位工业级芯片，测量精度可达0.2级，高抗干扰能力；

可配多种输出类型：继电器输出、固态继电器输出、线性输出、单相相位输出、单相零位输出、无反馈比例马达接点输出；

多种输入信号类型：热电偶输入、热电阻输入、线性输入，测量范围广，精确稳定，同时适用于控制压力、湿度等非控温场合；

全系支持50段程序，灵活分为一组或五组曲线；

强大的通讯功能，RS-485通讯接口，标准的MODBUS RTU协议，仪表之间还可以主从通讯。此外有辅助电源、传送等功能。

接下来我们一起了解下A900温控器。

一、程序

1.快速使用

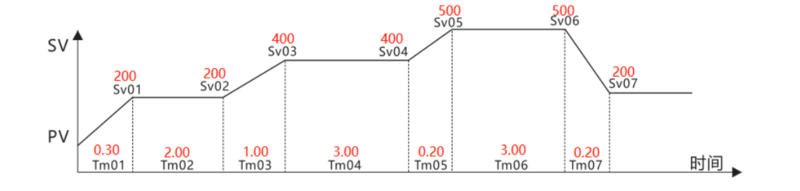

举例：从当前温度用30分钟升到200度，200度保温2小时，1小时升到400度，保温3小时，20分钟升到500度，保温3小时,20分钟降到200度结束。温度曲线设置如下图，操作请看视频。

2.参数设置

第一层用户层:

3.程序运行控制

设置好程序段后，双击AM键回到主界面，︿键按一下是程序运行；正在运行的程序按一下﹀键程序暂停；SET和﹀是程序复位；SET和︿是程序跳步。

4.程序控制的温控器做自整定

进入第二层找到LCK参数改成1111后按SET键保存，SET和＜同时按住5秒，进入第四层显示SET1。SET键循环找到SV-M参数，将P-SV改成F-SV，SET键保存，回到主界面后设置SV值，进入第一层开启自整定。

5.修改时间

设置程序段时，TM**参数会有一个小数点，小数点左边是小时，右边是分钟，所以温控表默认的单位是“小时.分钟”，若想把单位改成“分钟.秒”，进入第四层，找到TM-U参数，将HM改成MS。

二、通讯

（一）串口测试

1.读当前温度：01 03 01 00 00 01（01是温控器地址；03是读功能码；01 00是当前温度的十六进制地址；00 01是一个数据位），如下图。

蓝色数值是返回的数据，同时说明温控器可以通讯；01是温控器地址，03是读功能码；02是数据长度2个字节；00 19是当前温度十六进制的数据，转成十进制是25，也就是当前温度是25℃。

2.写设定温度SV是300：01 06 03 00 01 2C（01是温控表地址；06是写功能码；03 00是SV十六进制地址；01 2C是十六进制数据300）

返回的蓝色代码和发送代码一致，说明通讯状态良好。如下图。

（二）触摸屏测试

3.触摸屏读当前温度、将SV设置成500、读取当前输出百分比。

三、主副控

当一个炉体内有多点温控区，并且升温降温要同步的情况，那就需要用到主副控功能，就是一个带程序的表作为主表，主表设定好程序段，然后副表的SV值和主表的SV值同步运行。
