开箱品鉴与使用详解- HA3系列三相线性模块

HA3系列三相线性模块，导热底板经过特殊镀层，实现底板无螺丝孔，配专有的散热器散热能力强，体积小却美观大方。直流24V供电，可控硅芯片焊接，4~20mA/0~10V/电位器皆可使用，线性度高，输出稳定，负载电流规格25~200A全覆盖。

一、快速使用

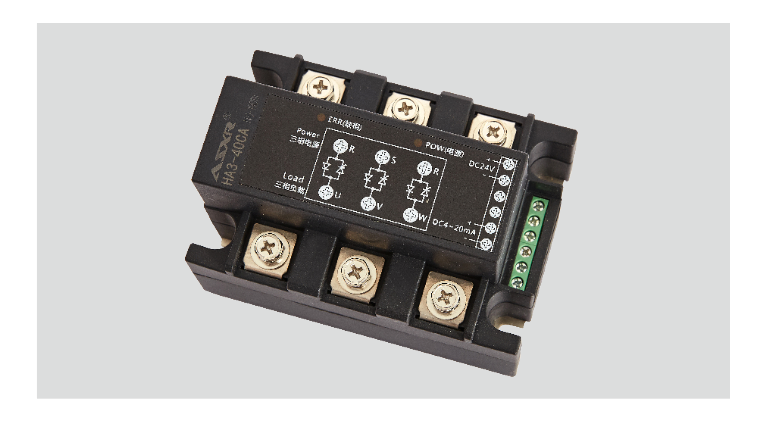

二、认识HA3三相线性模块

1.型号

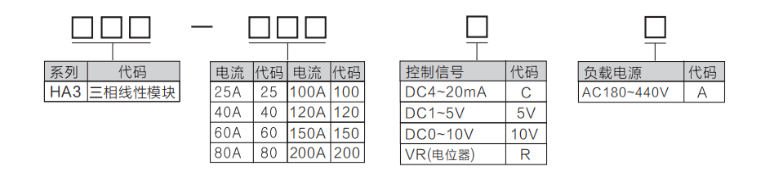

HA3型号的代码如下表：

2.面板指示与说明

POW红色电源指示灯：给24V供电，此灯亮；此灯不亮，出现电源故障，控制板不工作。

ERR红色缺相指示灯：正常工作状态灯不亮；若此灯亮，发生缺相报警，检查三相电源送电或者电源进线的空开、接触器、保险是否有问题。

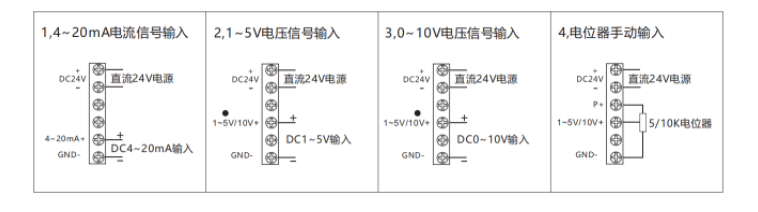

3.接线图

三、线性控温
